Testna vpenjala PPF

Vpenjala serije PPF so namenjena kontaktiranju srednje velikih in večjih tiskanih vezij.

Zaznamuje jih kompakten aluminijast okvir ter potisna ročica s 100 % linearnim pomikom. Zagotavljajo dolgo življenjsko dobo z visoko zmogljivostjo ter ponovljivostjo.

Značilnosti:

modularna in skalabilna,
ergonomsko oblikovana,
ESD varna,
zanesljiva.

Standardna ponudba zajema dva tipa potisnih ročic ter okvirjev. Primernost okvirja in potisne ročice določimo glede na velikost testiranega vezja in števila testnih točk.

V kolikor potrebujete vpenjalo nestandardne velikosti, ga izdelamo glede na vaše potrebe.

Vsa vpenjala serije PPF so površinsko zaščitena s prašno barvo (RAL 7047), ki je certificirano antistatična (ESD-Safe).

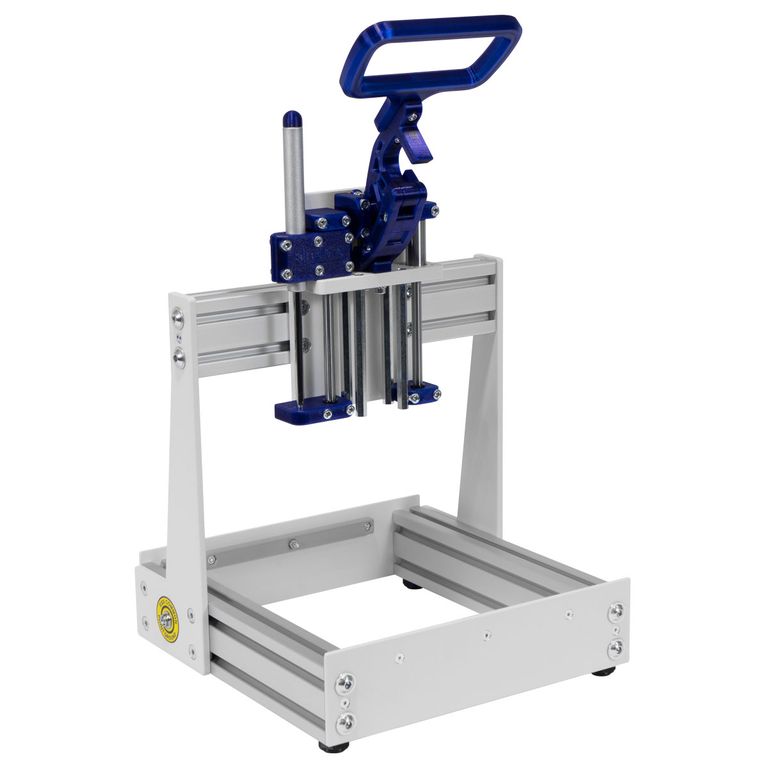

PPF 280 Alpha

Dimenzije
300 × 294 × 443 mm (odprt)

Velikost nosilne plošče
280 × 280 mm

Teža vpenjala brez ležišča
3,4 kg

Velikost TIV (DUT)
do 200 × 170 mm

Število TP
100 @ 2 N

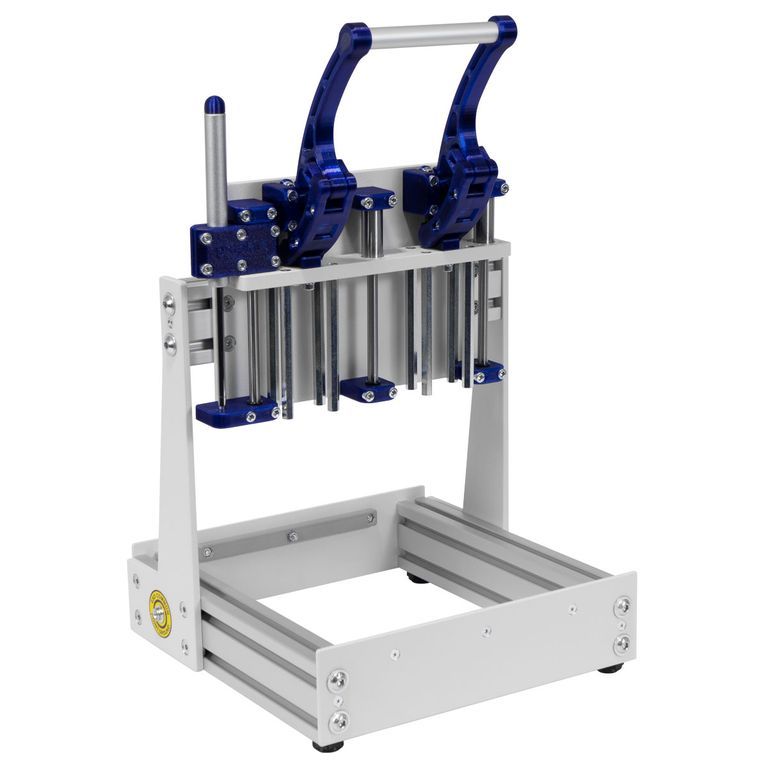

PPF 280 Dual

Dimenzije
300 × 294 × 443 mm (odprt)

Velikost nosilne plošče
280 × 280 mm

Teža vpenjala brez ležišča
4,3 kg

Velikost TIV (DUT)
do 200 × 170 mm

Število TP
150 @ 2 N

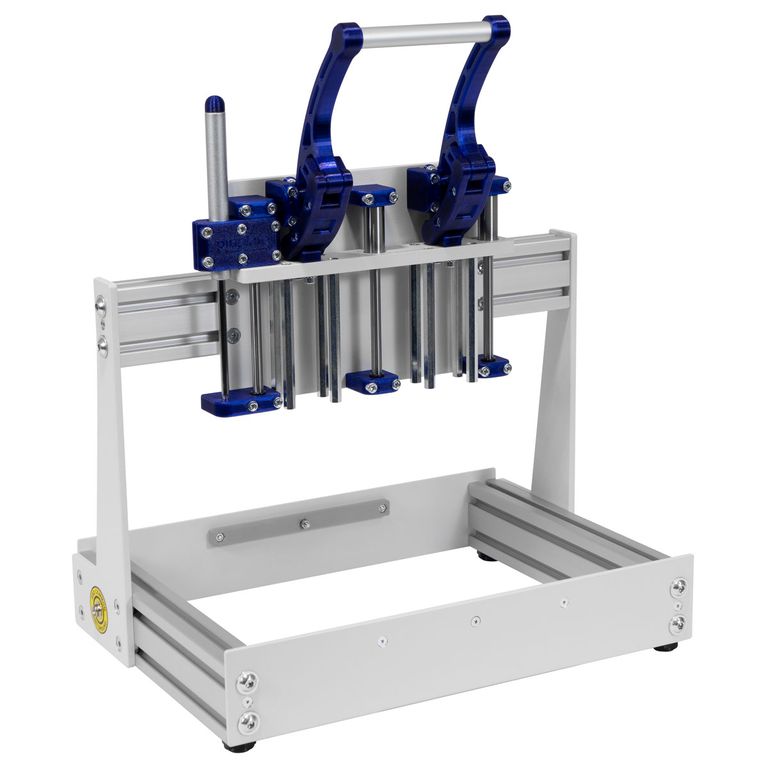

PPF 400 Dual

Dimenzije
420 × 294 × 443 mm (odprt)

Velikost nosilne plošče
400 × 280 mm

Teža vpenjala brez ležišča
4,6 kg

Velikost TIV (DUT)
do 320 × 170 mm

Število TP
150 @ 2 N
