Izdelava ležišč

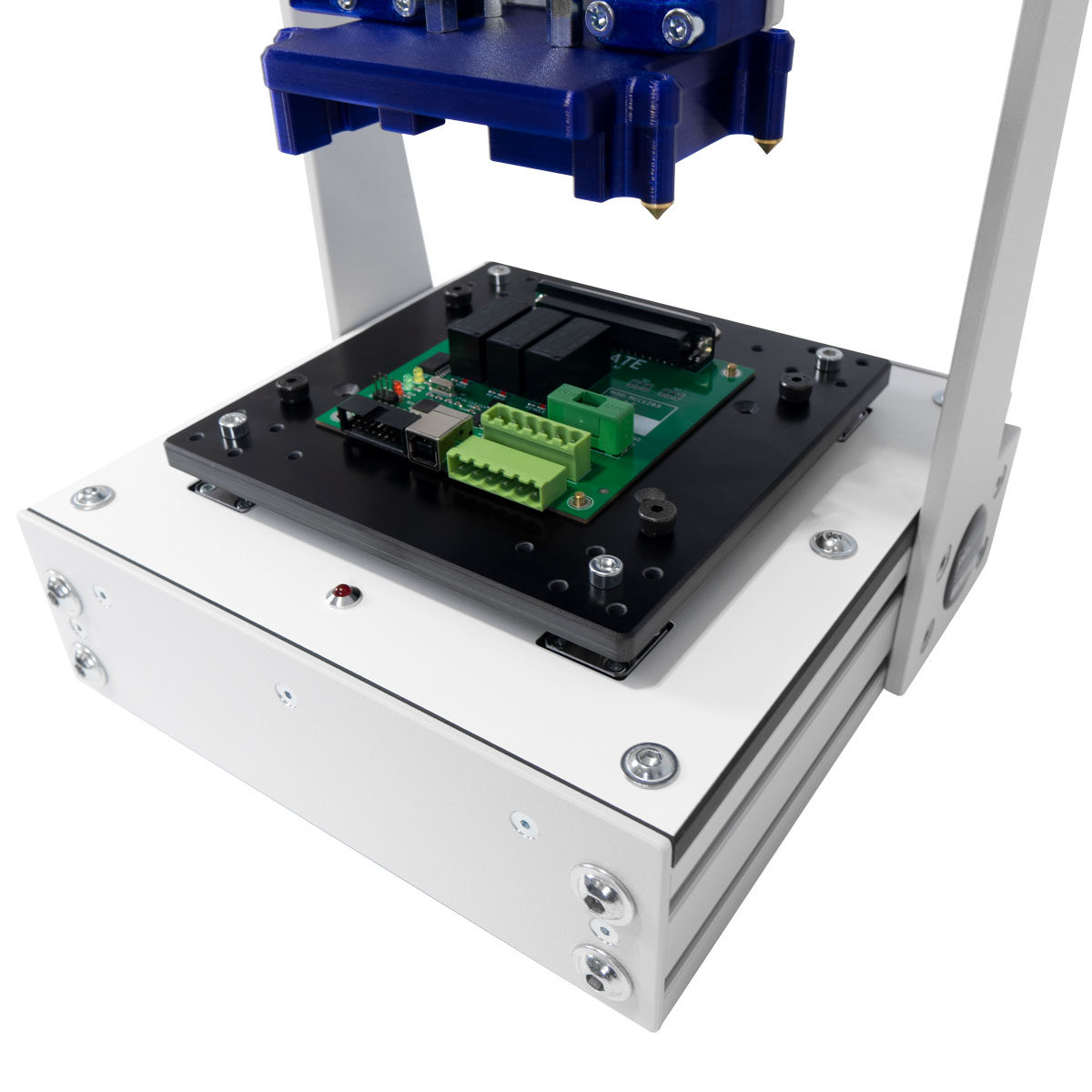

Ležišče testiranega vezja je unikaten del vsakega testnega sistema. Dizajnirati in izdelati ga je potrebno glede na velikost in razporeditev testnih točk vezja, ki ga nameravamo testirati. Poleg ležišča je potrebno dizajnirati potisno ploščo, ki ob zaklepu potisne ročice testirano vezje potisne proti testnim sondam.

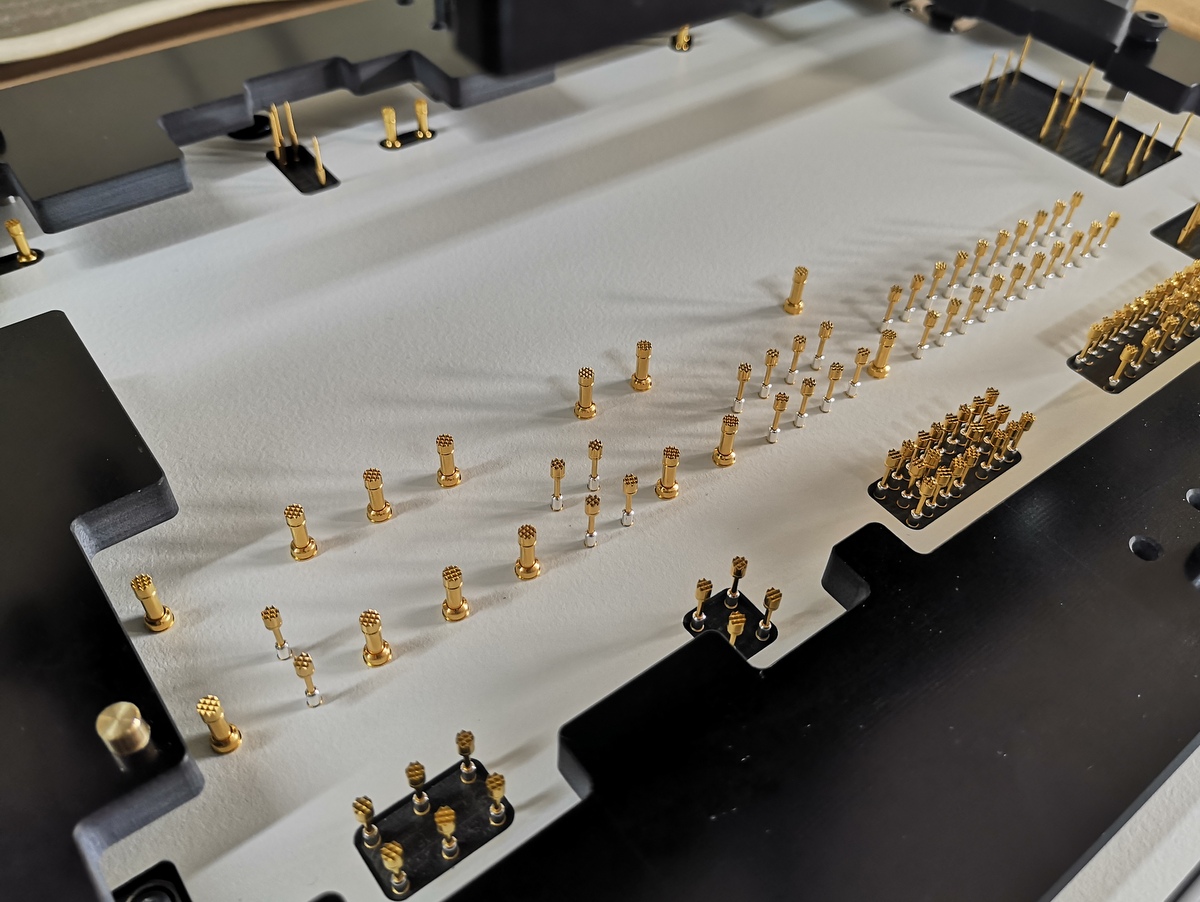

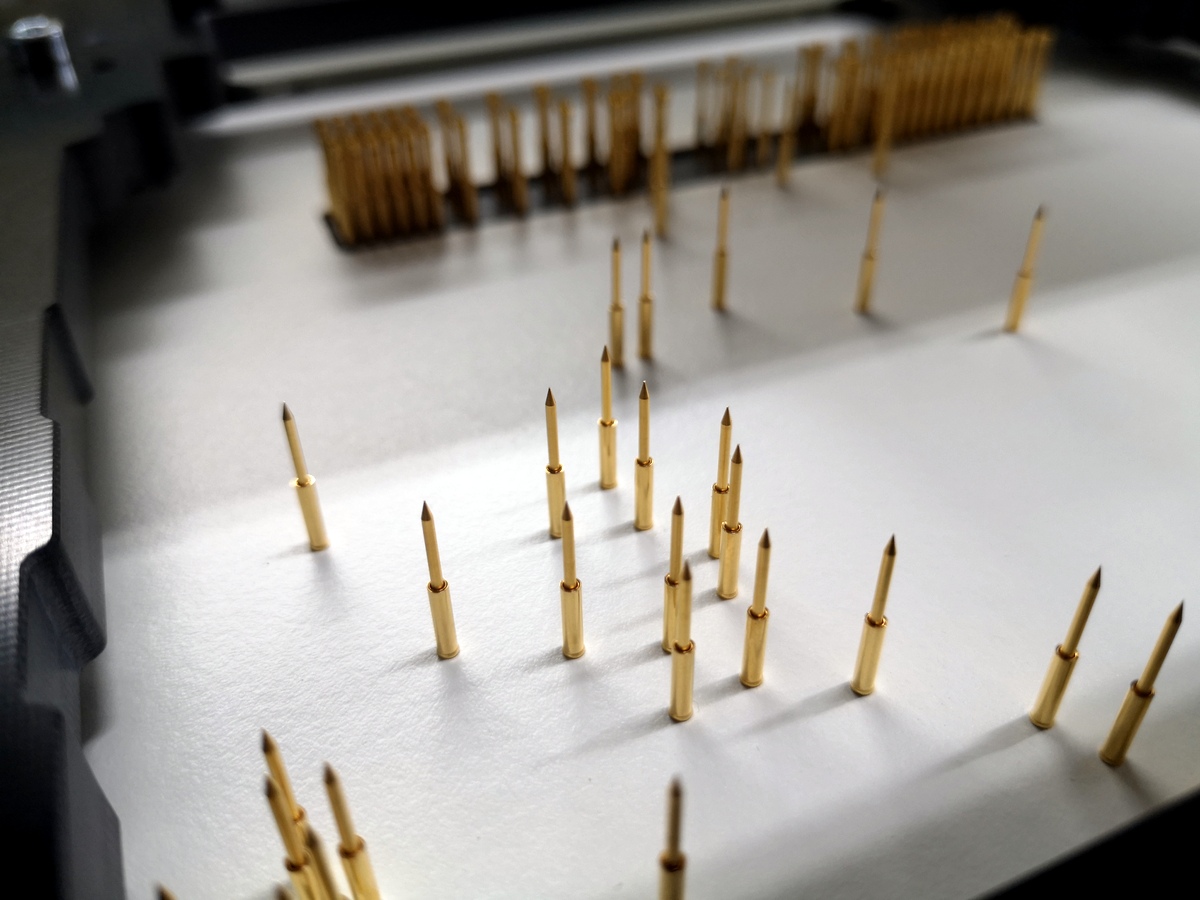

Nudimo 2D/3D načrtovanje ter izdelavo kompletnega testnega sistema. Vsa ležišča Pinplate so izdelana iz kakovostnih in ESD varnih materialov. Uporabljamo kakovostne testne sonde priznanih proizvajalcev.

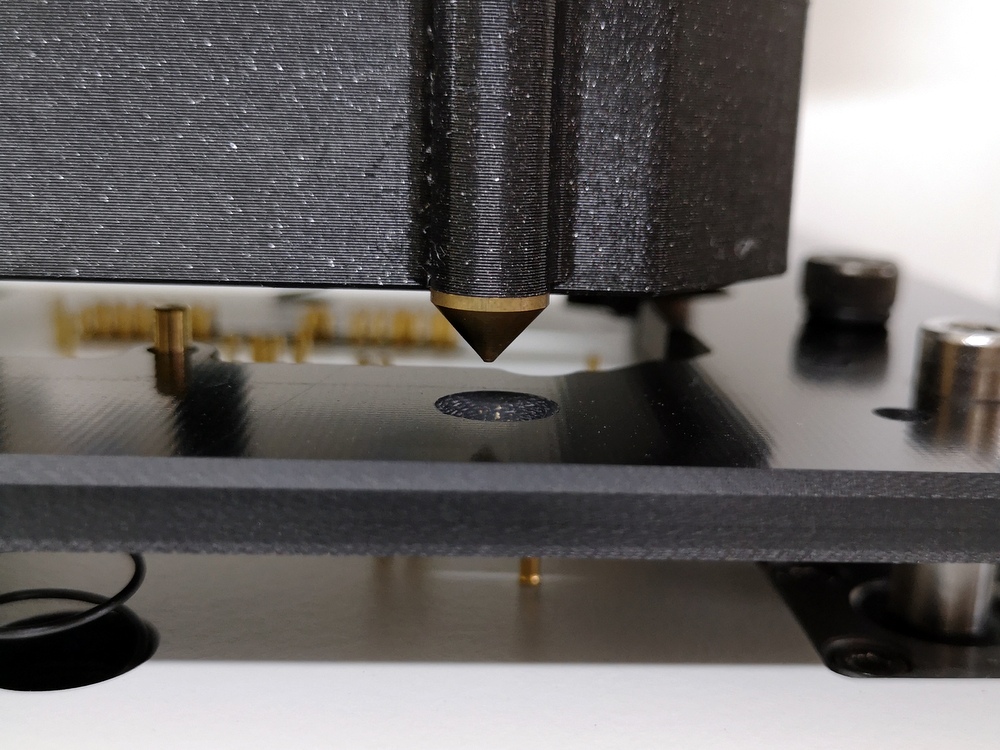

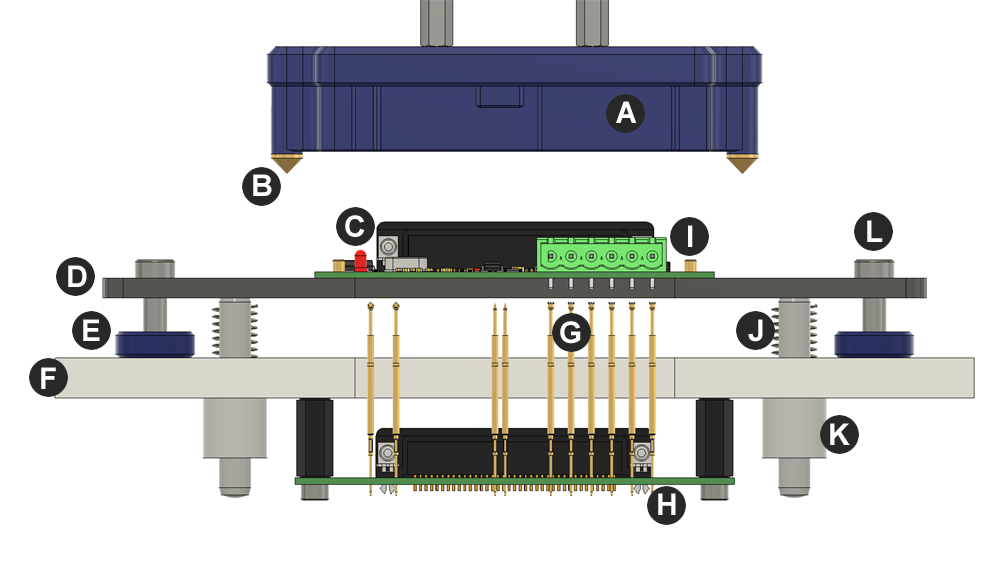

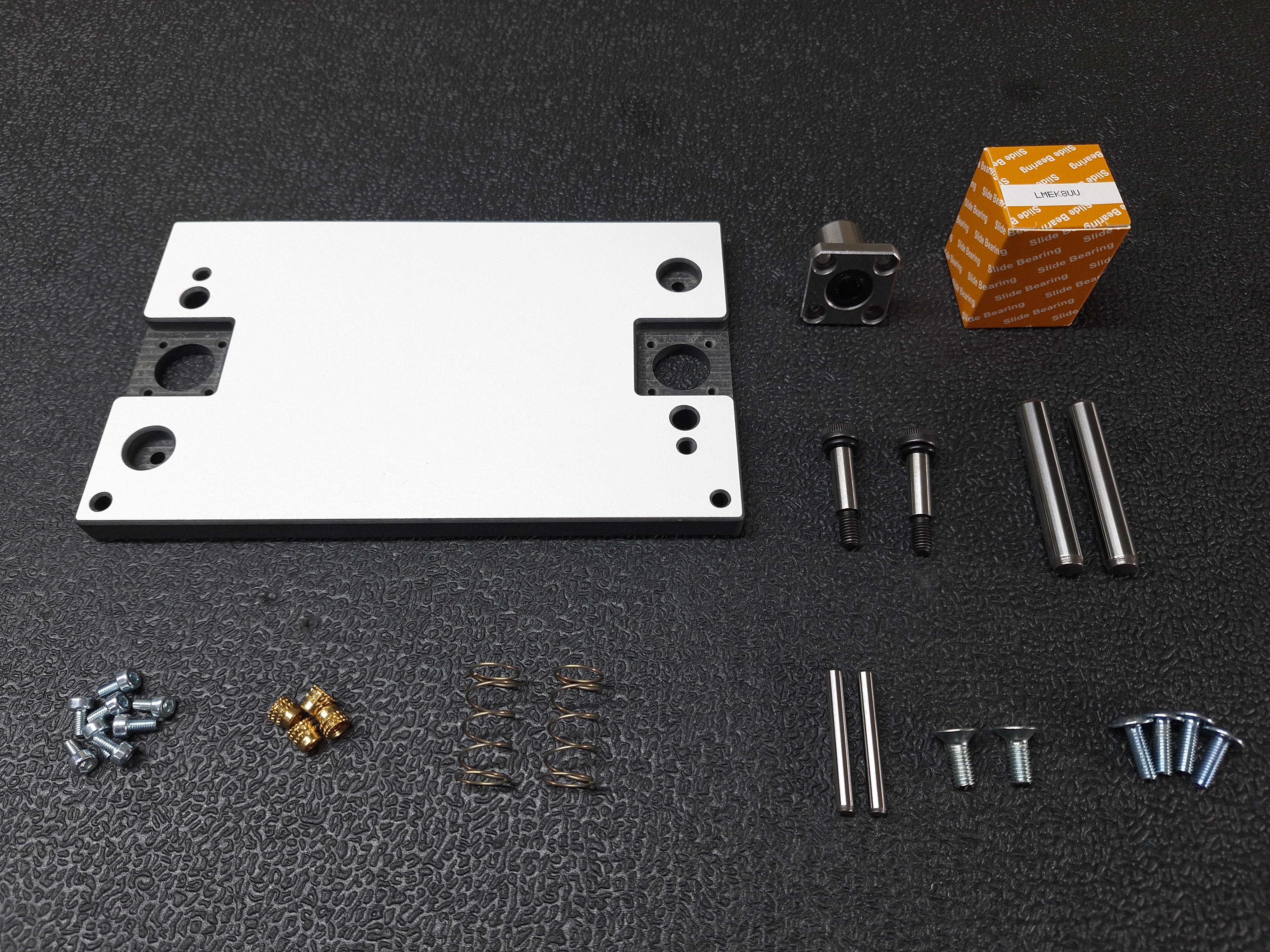

Sestavni deli: - potisna plošča (A), - centrirna smrečica (B), - TIV (DUT) (C), - ležišče TIV (D), - distančnik (E), - nosilna plošča (F), - testne sonde (G), - povezovalna plošča (H), - centrirni pin (I), - vzmet (J), - linearno vodilo (K), - ramenski vijak (L).

Za ležišča z večjim številom testnih sond je smotrno izdelati povezovalno ploščo (bridge PCB), v katero so prispajkane testne sonde in konektorji za povezavo z merilnimi instrumenti.

V primeru manjšega števila testnih sond lahko le-te povežemo neposredno na konektor, ki je montiran na zadnji plošči vpenjala.
